Puede estar seguro de comprar analizadores de impedancia E4991B en nuestra fábrica. El analizador de impedancia E4991B con un rango de frecuencia de 1 MHz a 3 GHz, precisión básica del 0,65% en un amplio rango de impedancia, opciones de medición de materiales para análisis de características de temperatura y función de lectura directa de permitividad y permeabilidad.
Puede estar seguro de comprar analizadores de impedancia E4991B en nuestra fábrica. Analizador de Impedancia E4991B 1 MHz - 3 GHz

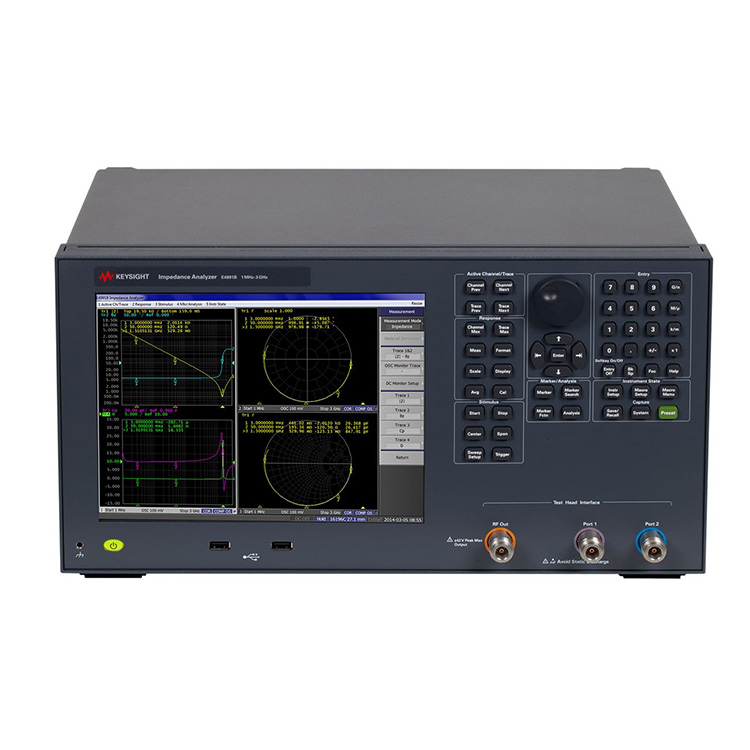

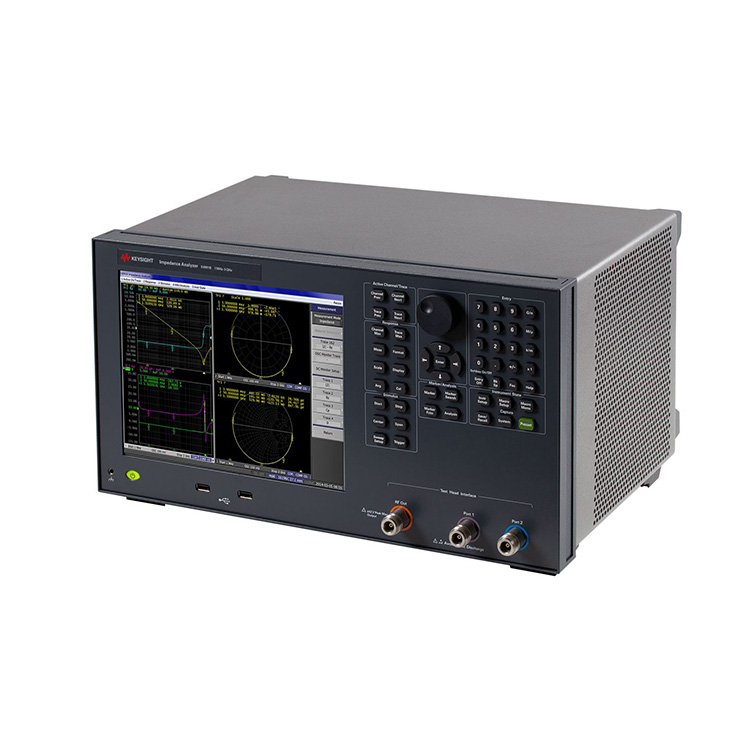

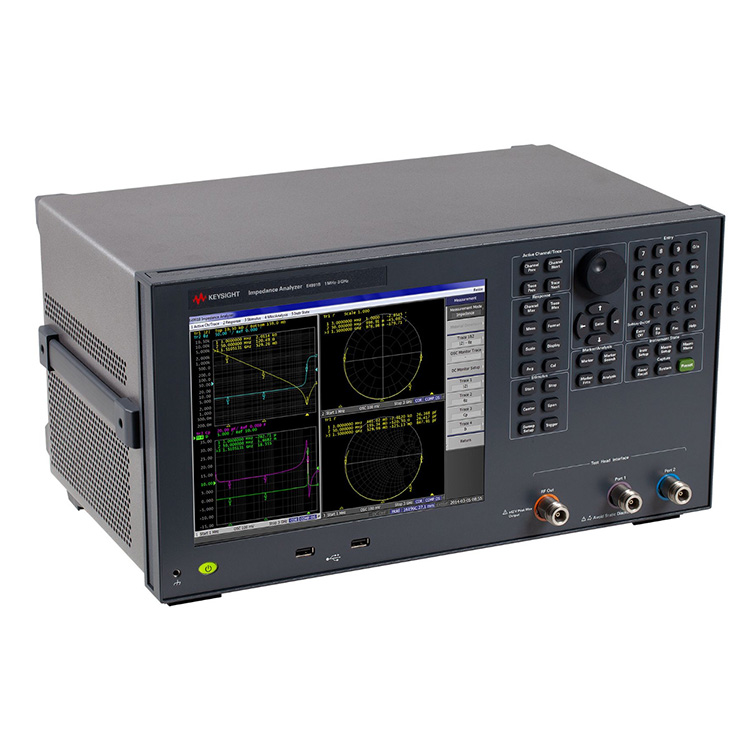

El analizador de impedancia Keysight E4991B es la solución perfecta para caracterizar y evaluar componentes electrónicos, dispositivos semiconductores y materiales.
Tres opciones de frecuencia actualizables: 1 MHz a 500 MHz/1 GHz/3 GHz
Precisión básica ±0,65% y rango de impedancia de 120 mΩ a 52 kΩ (rango de precisión de medición del 10%)
Parámetros de medición: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Se requiere la opción 001)
Polarización de CC incorporada (opción 001): 0 V a ±40 V, 0 A a ±100 mA
4 canales y 4 trazas en pantalla LCD en color de 10,4 pulgadas con pantalla táctil
Función de análisis de datos: análisis de circuito equivalente, prueba de línea límite
Medición de material dieléctrico/magnético (Opción 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Capacidades de medición de características de temperatura (Opción 007) y medición confiable en oblea (Opción 010)
Las opciones de medición de materiales brindan capacidad de análisis de características de temperatura (Opción 007) y función de lectura directa de permitividad y permeabilidad (Opción 002).
El kit de conexión de estación de sonda (opción 010) ofrece una solución precisa de medición de impedancia en oblea o microcomponente de hasta 3 GHz.
El E4991B admite una amplia variedad de accesorios de prueba diseñados para realizar mediciones simples y confiables.
Ya sea que se dedique a I+D, control de calidad o inspección, el E4991B es una solución ideal para caracterizar y evaluar componentes electrónicos, dispositivos semiconductores y materiales.
Para la medición de materiales, el E4991B funciona con el conjunto de medición de materiales N1500A-005 y proporciona mediciones sencillas (hasta 1 GHz), desde la configuración de accesorios hasta la generación de informes.
| Información adicional: | RF IV, adecuado para una evaluación precisa de la impedancia Análisis de circuito equivalente (7 modelos) Medición de materiales. (opc. 002) Prueba de característica de temperatura (opc. 007) Medición de impedancia en oblea. con estación de sonda (opc. 010) 4 canales, 4 trazas |
| Precisión básica: | 0,65% |
| Sesgo de CC: | 0 V a ±40 V, 0 A a ±100 mA (opción 001) |
| Frecuencia: | 1MHz a 500MHz/1GHz/3GHz |
| Frecuencia máxima: | 3GHz |
| Medición: | método RF-IV |
| Rango de medición (precisión <10%): | 120 mΩ a 52 kΩ |
| Otras características: | Análisis de circuito equivalente, prueba de línea límite, etc. Medición de material dieléctrico/magnético (opción 002), Medición de características de temperatura (opción 007), |
| Características especiales: | n / A |
| DUT objetivo: | Dispositivo de uso general Material |
| Tipo: | Analizador de impedancia |
