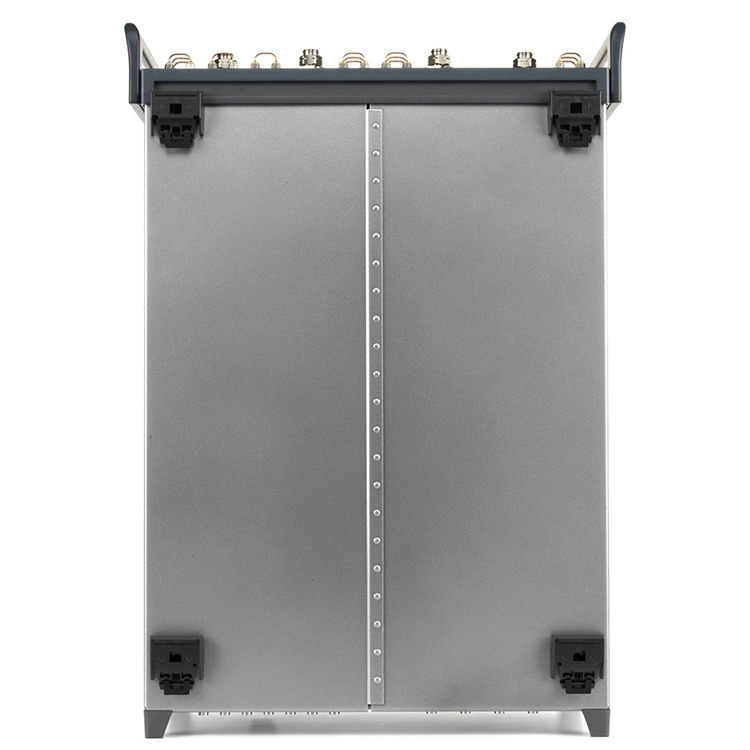

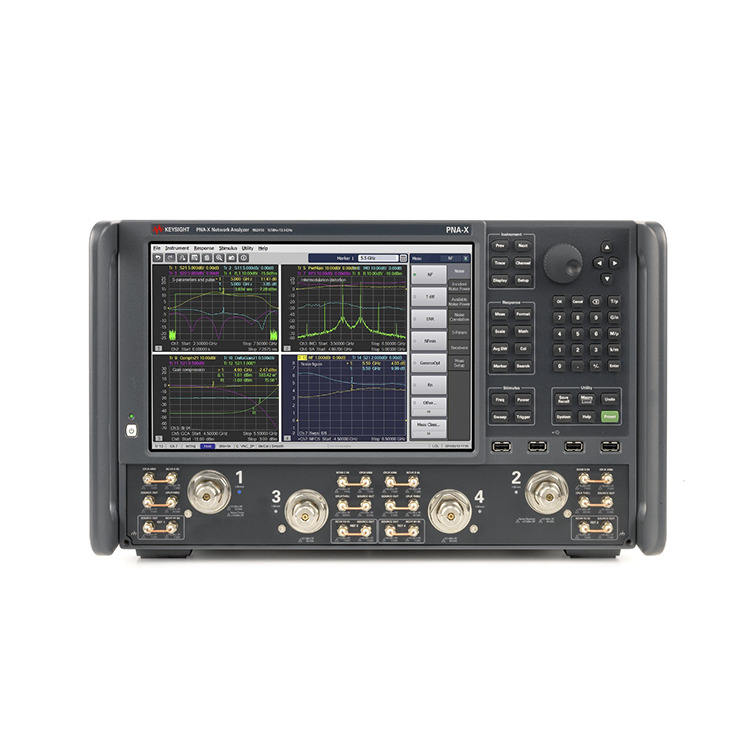

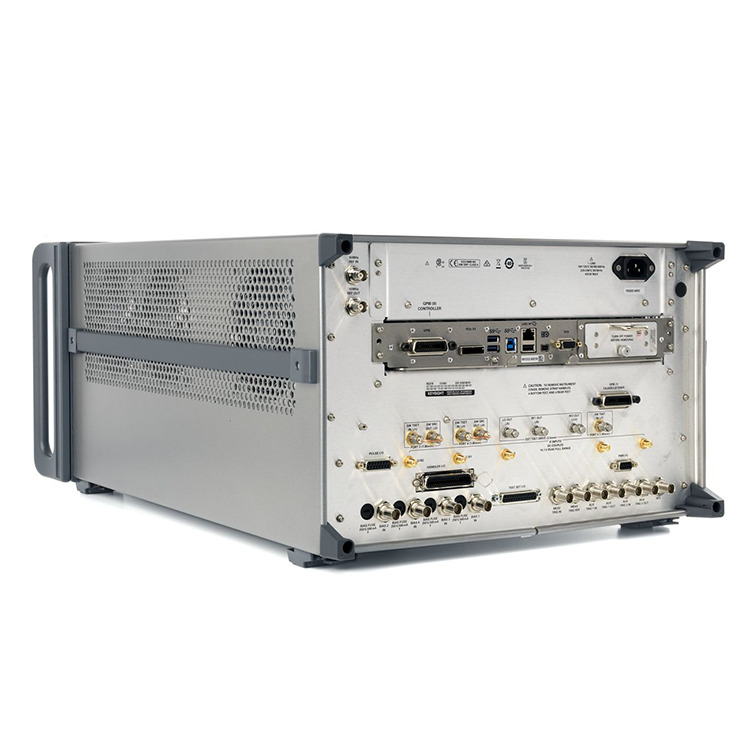

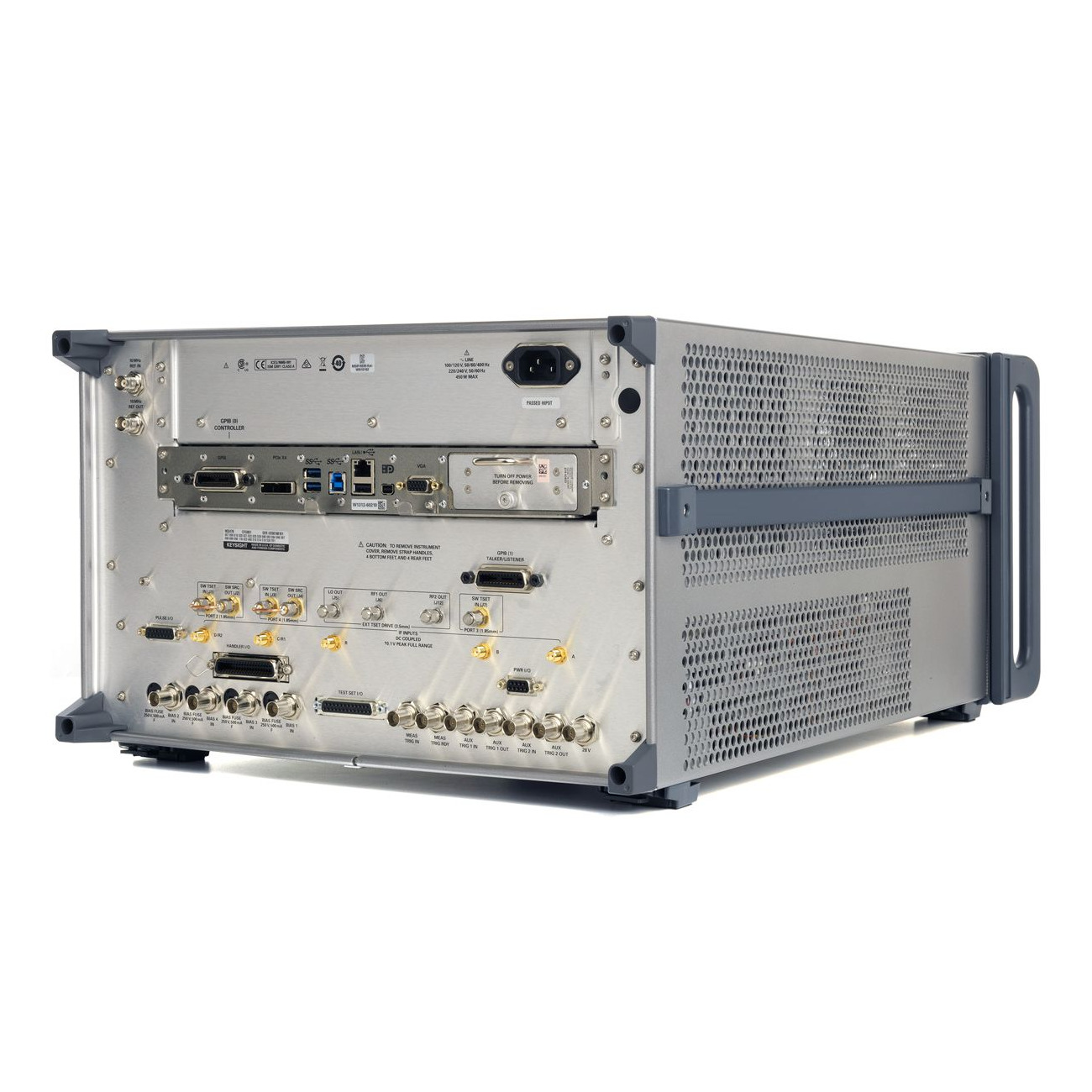

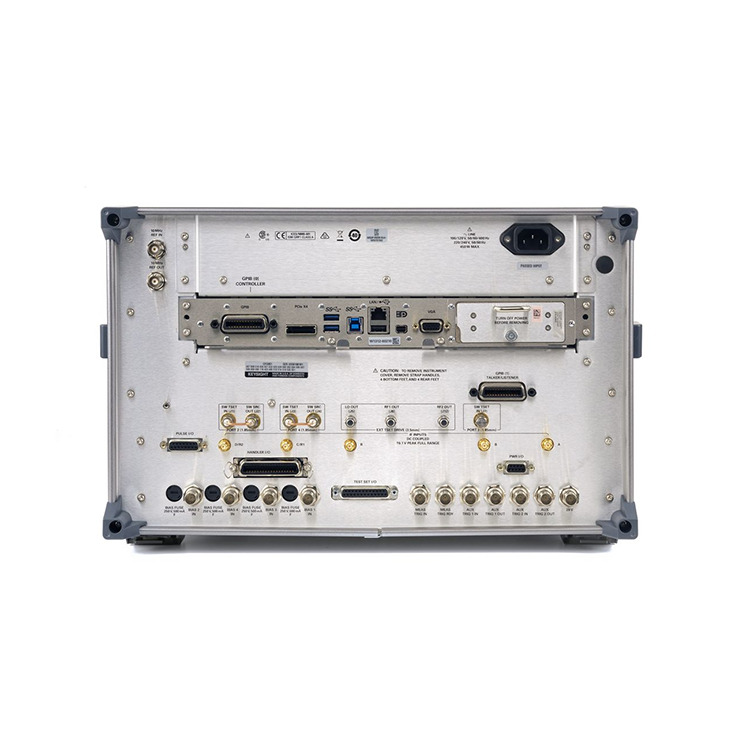

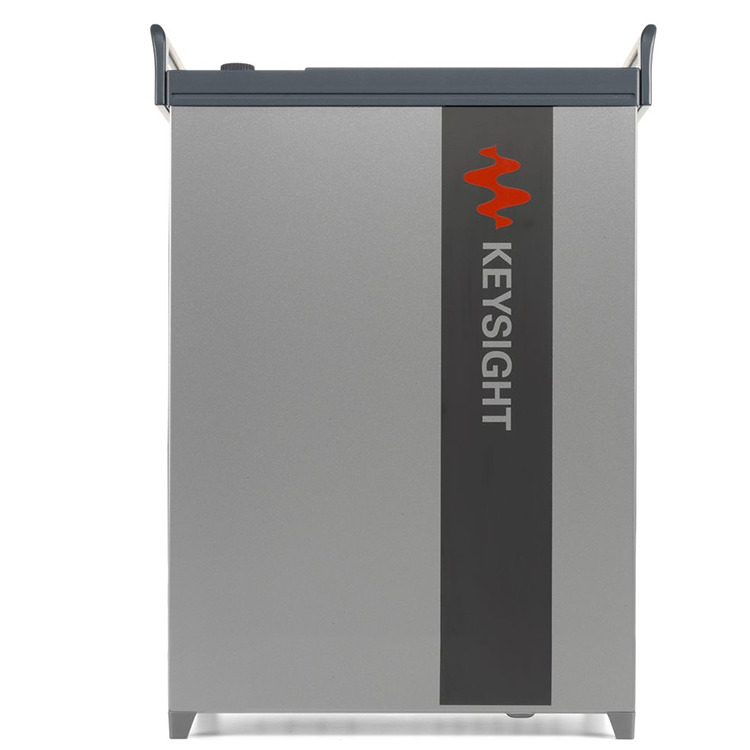

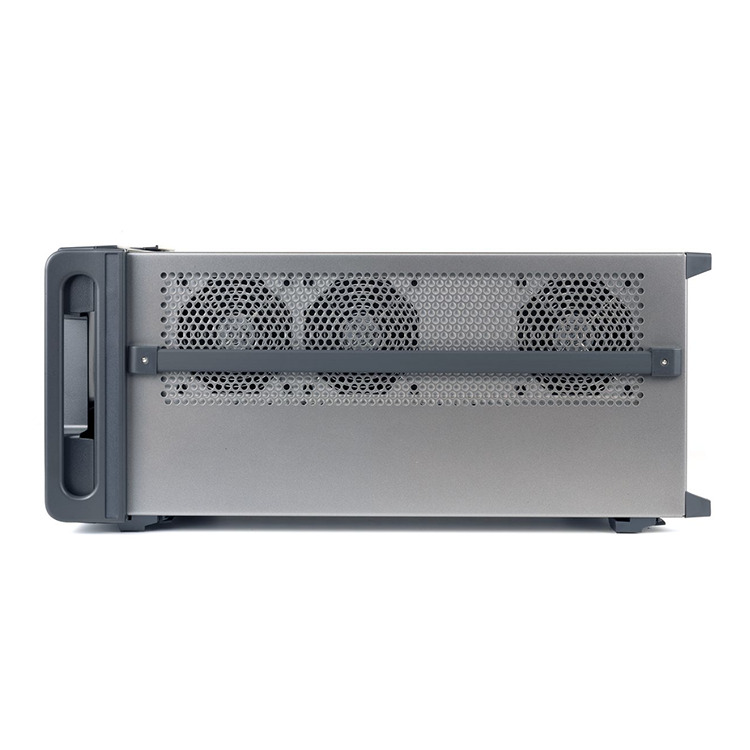

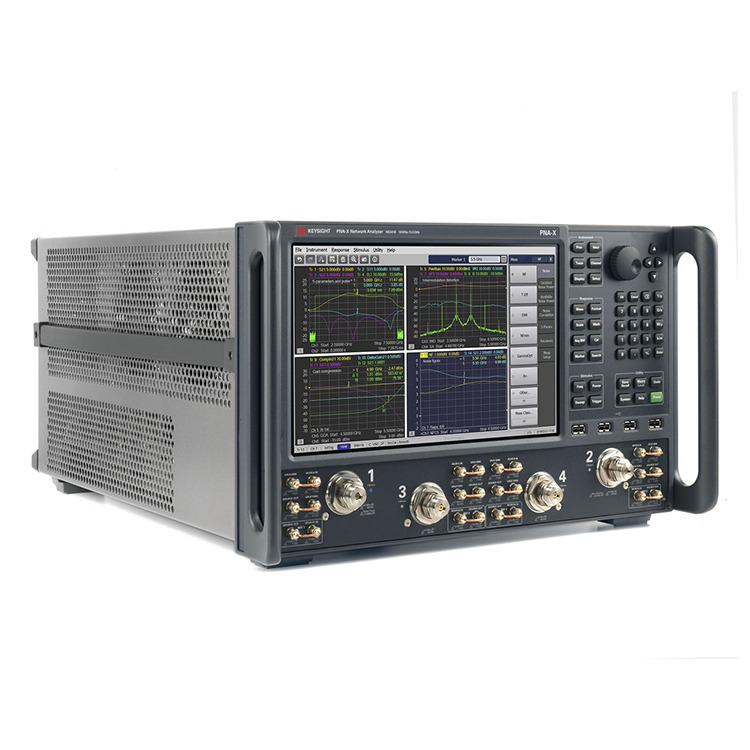

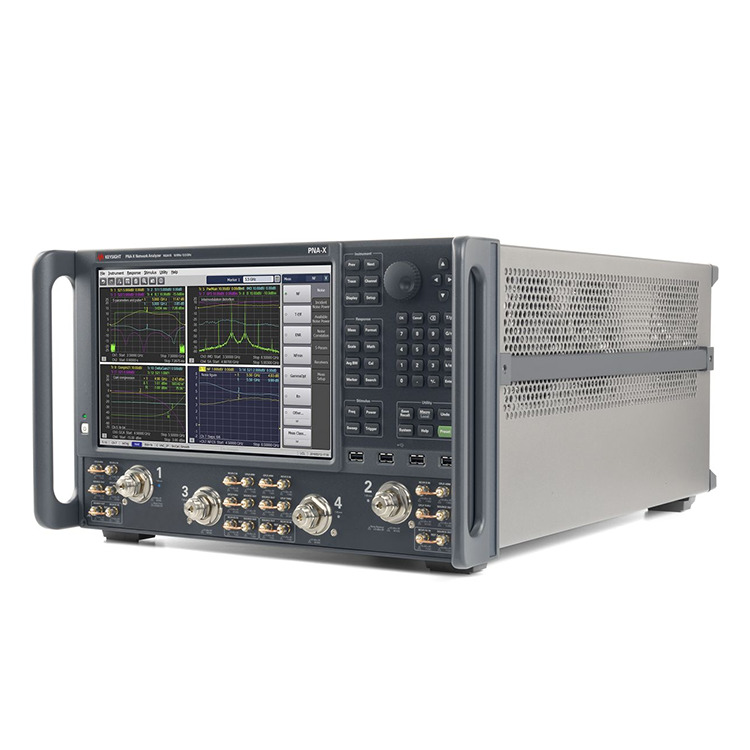

Analizadores de red N5244B PNA-X

REFLEJOS

Alcance la excelencia inigualable

Más que un simple analizador de redes vectoriales, el PNA-X es el motor de prueba de microondas más integrado y flexible del mundo para medir dispositivos activos como amplificadores, mezcladores y convertidores de frecuencia. El hardware incluye dos fuentes de señal internas, un combinador de señal, receptores de ruido y parámetros S, moduladores y generadores de pulso, y un conjunto de interruptores y puntos de acceso de RF. Estas características de hardware proporcionan un núcleo potente para una amplia gama de mediciones lineales y no lineales, todo con un único conjunto de conexiones al dispositivo bajo prueba.

Simplifique su sistema de pruebas reemplazando un bastidor completo de equipos con un analizador de red PNA-X.

Reduzca el tiempo de prueba con la más amplia gama de aplicaciones de medición de conexión única.

Pruebe con precisión la caracterización de dispositivos lineales y no lineales utilizando la corrección de errores avanzada.

Elija entre la gama más amplia de aplicaciones de medición de la industria para obtener velocidad, precisión y facilidad de uso en pruebas de RF avanzadas.

Acelere la comprensión del comportamiento de los componentes mediante una pantalla multitáctil y una interfaz de usuario intuitiva.

Analizadores de red N5244B PNA-X Datos clave de rendimiento

Alta potencia de salida de fuente de +13 dBm a 1 GHz a +11 dBm a 67 GHz

Alto rango dinámico: 134 dB a 20 GHz en el puerto de prueba

Ruido de traza bajo: 0,002 dB rms con un ancho de banda de 1 kHz

Piso de ruido bajo del receptor

Alto nivel de compresión del receptor

Velocidad de medición rápida: 3,6 a 23 μs/punto

Alta estabilidad: < 0,03 dB/°C

Especificaciones clave
