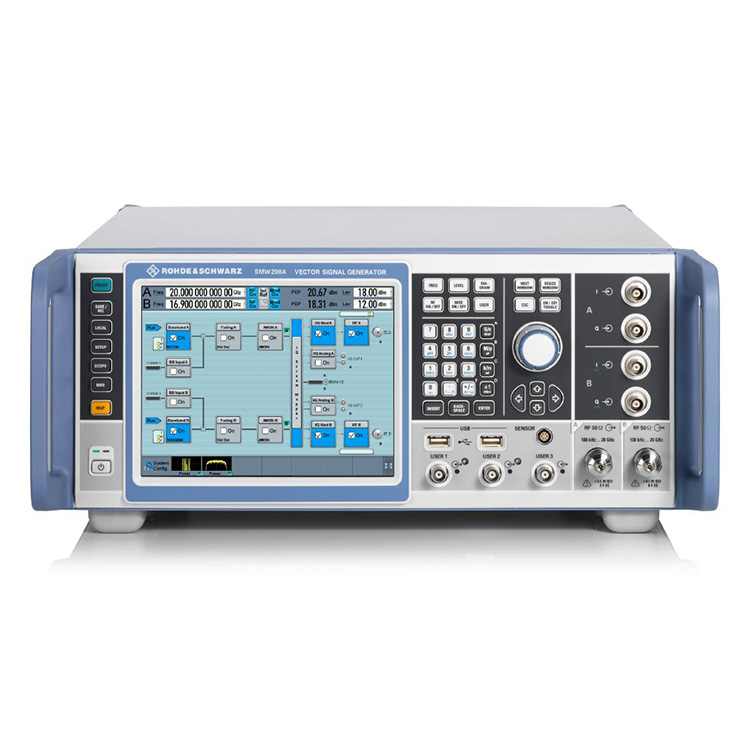

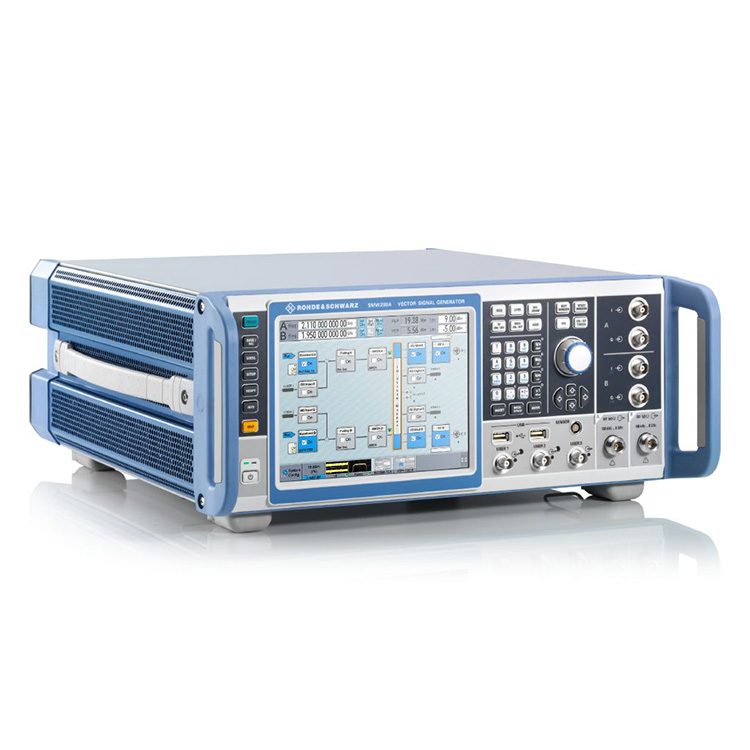

Como fabricante profesional, nos gustaría ofrecerle generadores de señal R&S SZU100A. También puede equiparse con un máximo de dos módulos de banda base internos y cuatro módulos simuladores de desvanecimiento. Este concepto produce dos generadores vectoriales de señales con todas las funciones en una sola unidad, lo que permite la generación sencilla de escenarios de señales complejos.
| Nombre del producto | Rango de frecuencia | rango de nivel | Ancho de banda de modulación I/Q | Armonía |
| R&S®SZU100A | 100kHz - 67GHz | -120 dBm - +18 dBm | 2GHz interno 2GHz externo |
< -55 dBc > 3,5 GHz |
Rango de frecuencia hasta 67 GHz (doble ruta: hasta 44 GHz)
Ancho de banda de modulación de 2 GHz
Fading integrado con ancho de banda de hasta 800 MHz y hasta 8x8 MIMO
Generación de señales para todos los principales estándares de comunicaciones digitales.
Simulador avanzado de radar y GNSS

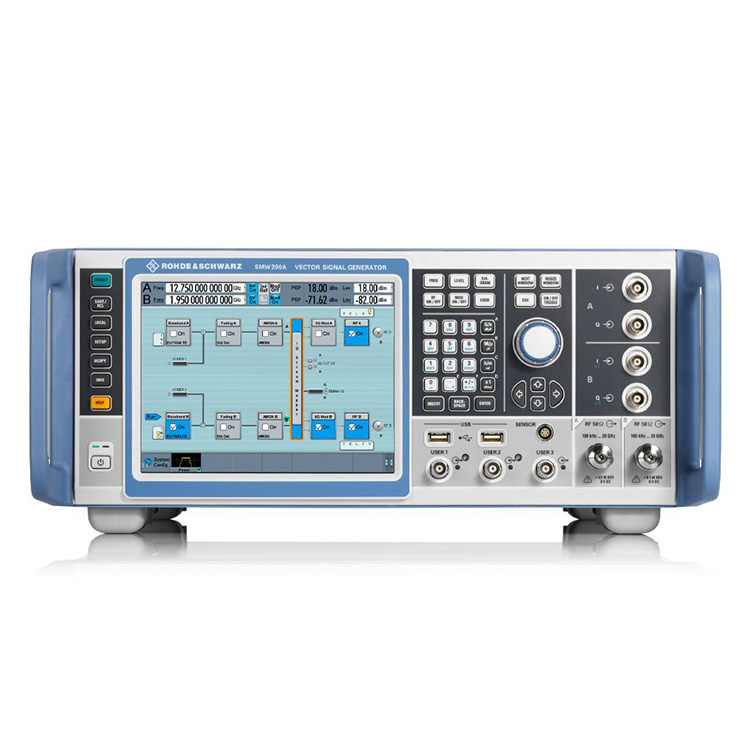

Como fabricante profesional, nos gustaría ofrecerle generadores de señal R&S SZU100A. Los requisitos de rendimiento y funcionalidad varían según la configuración y la aplicación de la prueba. El R&S®SZU100A no tiene rival a la hora de dominar estos variados requisitos y establece nuevos estándares para los generadores de señales. Al desarrollar y verificar cualquier tipo de DUT, incluidos componentes, módulos y estaciones base completas, el R&S®SZU100A genera fácilmente las señales de prueba adecuadas con el máximo rendimiento. El R&S®SZU100A tiene un diseño modular flexible que puede equiparse exactamente con las opciones que requieren las aplicaciones. Cualquier configuración es posible, desde un clásico generador vectorial de señales de ruta única hasta un probador de receptores MIMO multicanal.

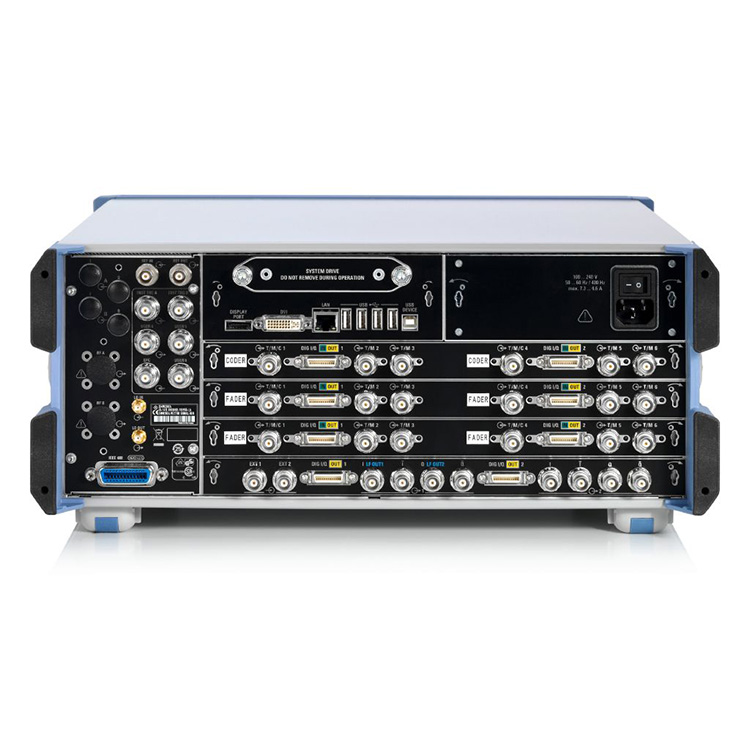

El R&S®SZU100A cubre el rango de frecuencia hasta 67 GHz como instrumento de ruta única y hasta 44 GHz como instrumento de ruta dual. También puede equiparse con un máximo de dos módulos de banda base internos y cuatro módulos simuladores de desvanecimiento. Este concepto produce dos generadores vectoriales de señales con todas las funciones en una sola unidad, lo que permite la generación sencilla de escenarios de señales complejos.
El sintetizador estándar de alta gama del R&S®SZU100A proporciona un ruido de fase SSB excepcional y un rendimiento no armónico. Se encuentran disponibles varias opciones de bajo ruido de fase para mejorar aún más el rendimiento. Las opciones de ruido de fase ultrabajo R&S®SMW-B711/B721 permiten el mejor rendimiento de ruido de fase de su clase. El R&S®SZU100A es perfecto para mediciones que exigen pureza espectral.
El modulador I/Q de banda ancha con un ancho de banda RF de hasta 2 GHz cubre todas las aplicaciones en su rango de frecuencia, incluidas las comunicaciones inalámbricas, las comunicaciones por satélite y el radar. La banda base interna puede generar señales con un ancho de banda de modulación de RF máximo de 2 GHz.
Los convertidores D/A de última generación y el excelente diseño de la cadena de RF garantizan una respuesta de frecuencia de modulación excepcional de < 0,4 dB en un ancho de banda de 2 GHz con un excelente rendimiento EVM.

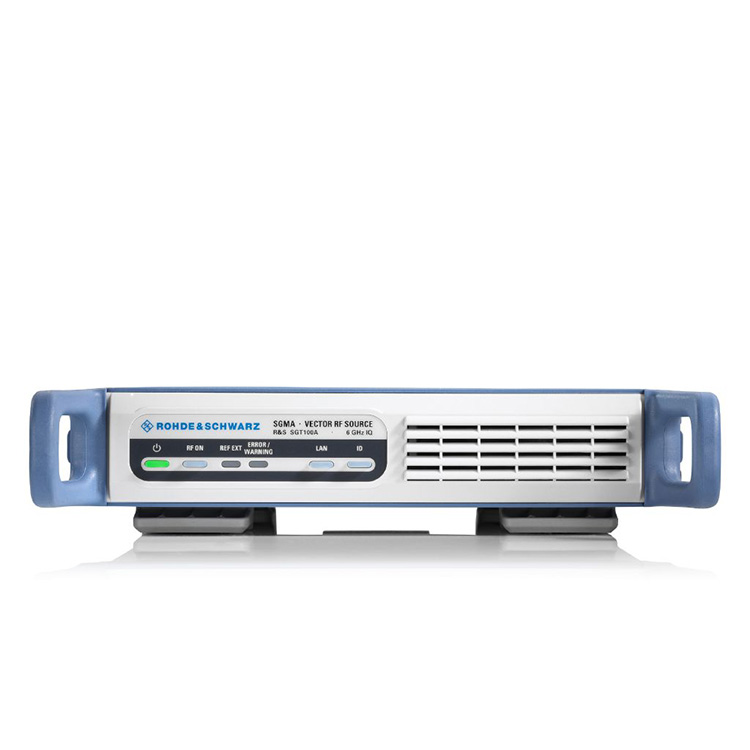

El R&S®SZU100A ofrece emulación de canal integrada para hasta 800 MHz de ancho de banda con desvanecimiento. Los perfiles de desvanecimiento para todos los estándares principales están disponibles como ajustes preestablecidos. Con hasta 64 canales de desvanecimiento, todos los escenarios clave de desvanecimiento MIMO, como 2x2, 3x3, 4x4, 8x4, 4x8 y 8x8, se pueden configurar en un solo instrumento. También se admite la agregación de hasta ocho portadoras y se pueden conectar módulos generadores de señales SGT100A para proporcionar hasta ocho rutas de RF.

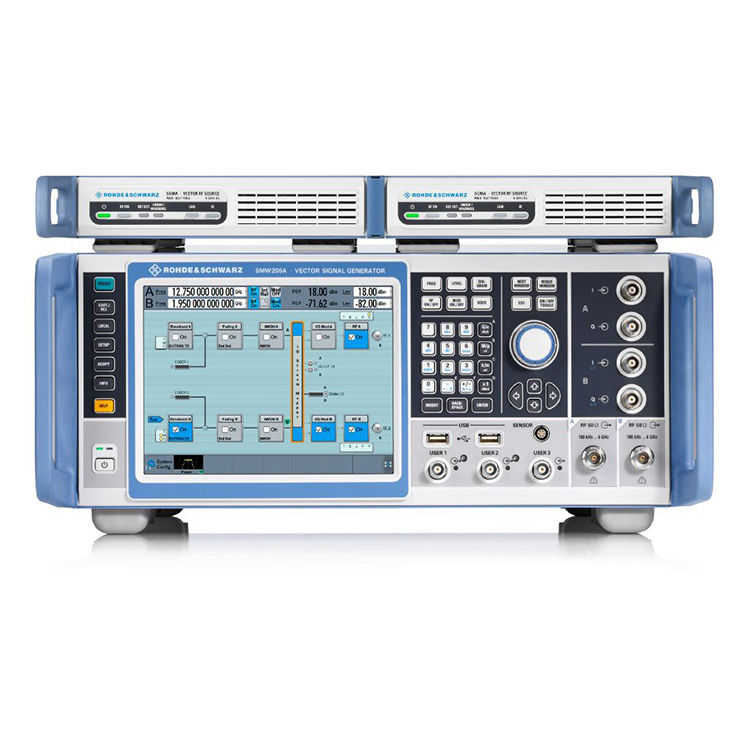

R&S®SZU100A de dos vías con seis módulos generadores de señales R&S®SGT100A operados desde el R&S®SZU100A;
La función gráfica integrada R&S®SZU100A muestra las señales generadas en tiempo real. El usuario puede seleccionar el tipo de visualización, p. I/Q vs. tiempo, espectro de frecuencia, diagrama vectorial o CCDF. El R&S®SZU100A también ofrece una grabadora de macros SCPI con generador de códigos, que registra todos los pasos operativos manuales para generar un archivo con una secuencia de comandos remota. Se proporcionan plantillas de código integradas para generar directamente código ejecutable para MATLAB®, CVI o Python.
El monitoreo gráfico de señales en tiempo real es extremadamente útil al generar señales complejas.
Estándares de comunicaciones inalámbricas
Seguimiento de sobres en tiempo real
Simulación GNSS
Simulación de radar
