Analizadores de redes vectoriales R&S ZNB26

Puede estar seguro de comprarnos analizadores de redes vectoriales R&S ZNB26 personalizados. Tiempos de barrido cortos de 4 ms para 401 puntos.

Enviar Consulta

Descripción del Producto

Analizadores de redes vectoriales R&S ZNB26

Modelos Puertos Frecuencia Conectores
R&S®ZNB26
Número de pedido 1334.3330.63
2 26,5 GHz 2,92 milímetros (m)
R&S®ZNB26
Número de pedido 1334.3330.65
4 26,5 GHz 2,92 milímetros (m)


Hechos clave

Rango de frecuencia de 9 kHz a 43,5 GHz

Dos o cuatro puertos

Amplio rango dinámico de hasta 140 dB

Tiempos de barrido cortos de 4 ms para 401 puntos

Amplio rango de barrido de potencia de 98 dB


Rendimiento de radiofrecuencia

Diseñado para cumplir con los más altos estándares

Puede estar seguro de comprarnos analizadores de redes vectoriales R&S ZNB26 personalizados. Los receptores R&S®ZNB combinan una capacidad de manejo de alta potencia con una alta sensibilidad y un bajo ruido de traza. La unidad base R&S®ZNB suele tener un rango dinámico de 140 dB. La opción R&S®ZNB8-B5x amplía el rango dinámico hasta 150 dB para mediciones entre puertos. El analizador mide parámetros S con magnitud muy baja y derivas de fase típicamente inferiores a 0,01 dB/°C y 0,15°/°C.

Un R&S®ZNB calibrado permite realizar mediciones precisas durante varios días sin recalibración.

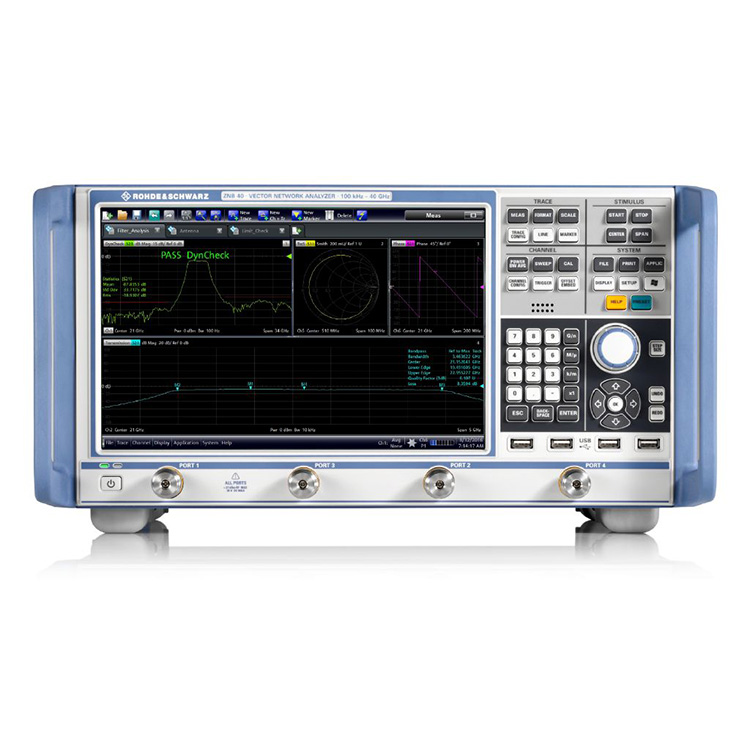

R&S®ZNB40 con cuatro puertos.


Opciones versátiles

Caracterización conveniente de componentes de RF activos y pasivos

El R&S®ZNB ofrece muchas funciones y opciones, incluidas funciones de incrustación/desincrustación, parámetros S de modo mixto para una caracterización equilibrada del DUT y parámetros S redefinidos para una configuración flexible de las pruebas. También están disponibles opciones de medición en el dominio del tiempo con diagramas de ojo, mediciones de conversión de frecuencia y dos generadores internos independientes.



Alto rendimiento en producción

Mediciones rápidas y fácil control de componentes externos.

Los rápidos tiempos de estabilización del sintetizador dan al R&S®ZNB períodos de medición muy cortos. Los grandes anchos de banda IF permiten tiempos de muestreo rápidos. También proporciona procesamiento de datos de alta velocidad a la pantalla y transferencia rápida de datos LAN o IEC/IEEE al controlador. Funciones como el barrido segmentado mejoran aún más los tiempos de medición. Los módulos o piezas externas se pueden controlar fácilmente con interfaces de control integradas como RFFE GPIO, GPIB y E/S del controlador.


Menú de configuración de la interfaz RFFE GPIO.


Mediciones multipuerto

Mediciones en hasta 48 puertos

El R&S®ZNB, en combinación con varias matrices de conmutadores, es una solución integral para mediciones complejas en módulos de hasta 48 puertos. Las matrices de Rohde & Schwarz ofrecen mediciones de barra transversal completas para determinar todos los parámetros S para un DUT multipuerto. Las unidades de calibración automática con hasta 24 puertos permiten una calibración de configuración rápida y precisa.


R&S®ZNB con dos matrices de interruptores R&S®ZN-Z84.


Accesorios para una solución completa

Diferentes accesorios para calibración, verificación y mediciones diversas.

Kits de calibración y verificación mecánica

Unidades de calibración automática

Cables de prueba

llaves dinamométricas

Compatible con la familia de sensores de potencia R&S®NRP

y mucho más
