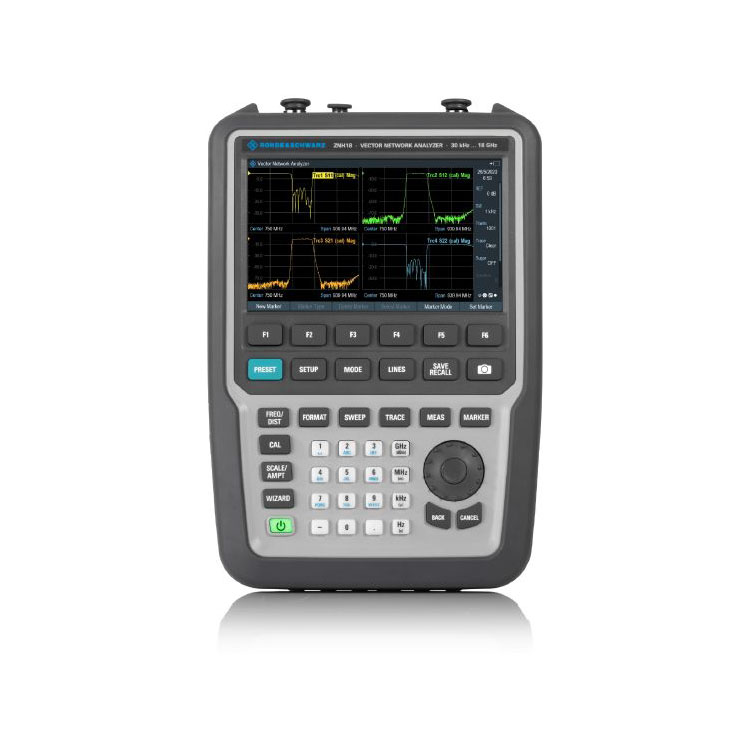

Puede estar seguro de comprar el analizador de redes vectoriales portátil R&S ZNH26 en nuestra fábrica. La sofisticada arquitectura de RF proporciona acceso a los últimos tipos de calibración.
| Modelos | Puertos | Frecuencia | Conectores | A partir de |
| R&S®ZNH26 Número de pedido 1321.1611.26 |
2 | 26,5 GHz | ordenador de 3,5 mm | 47.000 dólares |
Puede estar seguro de comprar el analizador de redes vectoriales portátil R&S ZNH26 en nuestra fábrica. Rango de frecuencia de 30 kHz a 4/8/18/26,5 GHz
Medición de antena y cable de un puerto con instrumento básico
Medición del parámetro S (S11, S12, S21, S22) con instrumento básico
Rango dinámico de 100 dB (típico) para mediciones de aislamiento de antena y filtro
Pantalla no reflectante, factor de forma pequeño, carcasa robusta (IP51)
La sofisticada arquitectura de RF proporciona acceso a los últimos tipos de calibración
La arquitectura de cuatro receptores consta de receptores de referencia dedicados y receptores de prueba tanto en el puerto 1 como en el puerto 2. Esto permite que el R&S®ZNH admita tipos de calibración más avanzados, como la calibración directa desconocida, abierta, corta y coincidente (UOSM). Esta calibración es útil para DUT con diferentes tipos de conectores de entrada o salida en los puertos de prueba.
Conmutación mínima entre los dos puertos y calibración sofisticada como UOSM
Excelente rendimiento de RF en un factor de forma pequeño
La portabilidad y el tamaño reducido del R&S®ZNH lo hacen ideal para mediciones de campo.
El R&S®ZNH también ofrece un alto rendimiento con las siguientes características:
Amplio rango de frecuencia de 30 kHz a 4/8/18/26,5 GHz para admitir una amplia gama de aplicaciones
Alto rango dinámico de hasta 100 dB (típico) para medir grandes variaciones de nivel
Altamente preciso gracias a una magnitud de ruido de traza (RMS) baja de 0,0015 dB a 0,0040 dB (típ.) y una fase de ruido de traza (RMS) baja de 0,02° a 0,04° (típ.)
Atenuador de pasos del receptor incorporado en ambos puertos, que se puede ajustar en pasos de 5 dB de 0 dB a 15 dB
Aumenta la linealidad del rango de potencia de entrada del puerto, lo que protege al analizador contra sobrecargas.
Pantalla multitáctil, control remoto y asistente de medición para una experiencia de usuario superior
La pantalla multitáctil ofrece la función estándar de pellizcar para hacer zoom disponible en los teléfonos inteligentes. El R&S®ZNH admite gestos típicos de control del teléfono, lo que ayuda a los usuarios a sentirse como en casa. Incluso si los operadores no pueden acceder al instrumento directamente, hay disponibles aplicaciones gratuitas de control remoto para PC, Android e iOS para un funcionamiento perfecto. Además, el asistente de medición ayuda a simplificar las mediciones con secuencias de prueba automatizadas, acelerando el proceso de prueba y reduciendo el potencial de error humano.
Pantalla tactil capacitiva; Operación intuitiva y no requiere calibración de pantalla.
Configuración sencilla y rápida con menú de descripción general de la configuración
El R&S®ZNH tiene teclas y un mando giratorio, así como controles de pantalla táctil. Las teclas son grandes y están bien espaciadas, lo que permite un fácil manejo con guantes.
La pantalla táctil capacitiva ofrece un nuevo tipo de experiencia de usuario:
Interactuar directamente con elementos en la pantalla.
Accede a los menús rápidamente
Cambiar frecuencia y rango
Agregar/mover/eliminar marcadores
Y más
El menú de descripción general de la configuración reduce los pasos necesarios para configurar los ajustes de medición, lo que permite una configuración rápida.
Las secuencias de calibración definidas por el usuario proporcionan un enfoque flexible.
Funciones estándar integrales y pedido de opciones sencillo
La unidad base R&S®ZNH incluye:
Mediciones de distancia a la falla
Mediciones de pérdida de cable de un puerto
Medición de reflexión
Medición de transmisión
Cuatro parámetros S (S11, S12, S21, S22)
Cuando se necesitan funciones adicionales, las opciones son fáciles de solicitar. Todas las opciones se pueden pedir de forma transparente e independiente, lo que significa que no hay costes ocultos ni confusión al realizar el pedido.
Se proporcionan cuatro mediciones del parámetro S como estándar.
