Como fabricante profesional, nos gustaría ofrecerle el analizador de señal y espectro R&S FSW85. Y le ofreceremos el mejor servicio postventa y entrega oportuna. Los analizadores avanzados de señal y espectro a menudo incluyen funciones para el análisis en profundidad de los esquemas de modulación utilizados en los sistemas de comunicación.
| Modelos | Rango de frecuencia | Ruido de fase | Máx. ancho de banda de análisis |
| R&S®FSW85 Número de pedido 1331.5003.85 |
2 Hz - 85 GHz (con la opción R&S®FSW-B90G: 2 Hz - 90 GHz) | < –136 dBc (1Hz) (f = 1 GHz, compensación de 10 kHz) |
512MHz |
Ruido de fase bajo incomparable y la mejor sensibilidad del mercado
Ancho de banda de análisis interno de 8,3 GHz
Ancho de banda de análisis en tiempo real de 800 MHz
La grabadora SCPI simplifica la generación de código
El alto rango dinámico permite un rendimiento EVM excepcional
Rendimiento de RF que satisface demandas exigentes
El analizador de señal y espectro R&S FSW85 redefine los analizadores de señal y espectro de primera línea, ofreciendo ruido de fase de RF superior, nivel de ruido promedio mostrado, supresión de intermodulación y rango dinámico para ACLR y mediciones de armónicos.
Ruido de fase
Ruido de fase a una frecuencia portadora de 10 GHz con un desplazamiento de 10 kHz respecto de la portadora: típ. –133 dBc (1 Hz).
Diseñado para mayor comodidad
Pantalla multitáctil de alta resolución de 12,1'' compatible con gestos: diseño plano con apariencia de Windows 10
Se pueden mostrar varias mediciones simultáneamente en ventanas separadas, lo que facilita la interpretación de los resultados.
El registrador SCPI integrado simplifica la generación de códigos para mediciones automáticas controladas de forma remota
Interfaz de usuario cómoda
R&S®FSW avanzado con pantalla multitáctil de alta resolución de 12,1 pulgadas y mucho más.
Análisis en profundidad de la señal de la capa física 5G
El ancho de banda de análisis interno amplio y escalable del R&S®FSW de hasta 8,3 GHz le permite capturar todo el ancho de banda de la señal de enlace descendente y evaluar el sistema completo.
Las opciones R&S®FSW-K144 y R&S®FSW-K145 cubren mediciones dentro de banda de enlace descendente y ascendente de 3GPP 5G NR. Se analiza cada subtrama de señal y se proporciona una amplia gama de resultados de medición, incluido el EVM, la frecuencia y la potencia de diferentes canales y señales.
R&S®FSW-K144 5G Nueva aplicación de enlace descendente de radio
El R&S®FSW-K144 detecta y establece muchos parámetros automáticamente, lo que le brinda más tiempo para concentrarse en los conocimientos del análisis detallado.
Análisis rápido y completo de señales de radar.
Además del amplio ancho de banda de análisis (hasta 8,3 GHz), las funciones de análisis R&S®FSW son esenciales para las pruebas de radar.
La aplicación de medición de pulso R&S®FSW-K6 mide todos los parámetros de pulso relevantes con solo tocar una tecla
La opción de medición de lóbulos laterales de tiempo R&S®FSW-K6S mide los parámetros de compresión del pulso
La opción R&S®FSW-K60/K60H analiza señales de salto de frecuencia
Opción de medición de pulso R&S®FSW-K6
La aplicación de medición de pulso R&S®FSW-K6 mide todos los parámetros de pulso relevantes con solo tocar un botón.
Análisis de señal de banda ancha sin imágenes en la banda E
El analizador de señal y espectro R&S®FSW85 cuenta con un preselector YIG para frecuencias entre 8 GHz y 85 GHz, lo que proporciona un análisis de espectro sin imágenes. El amplio ancho de banda de análisis (hasta 8,3 GHz) combinado con la opción de análisis transitorio/medición de chirridos R&S®FSW-K60/-K60C le permite caracterizar señales FMCW de hasta 5 GHz de ancho, como las utilizadas en radares de automóviles.

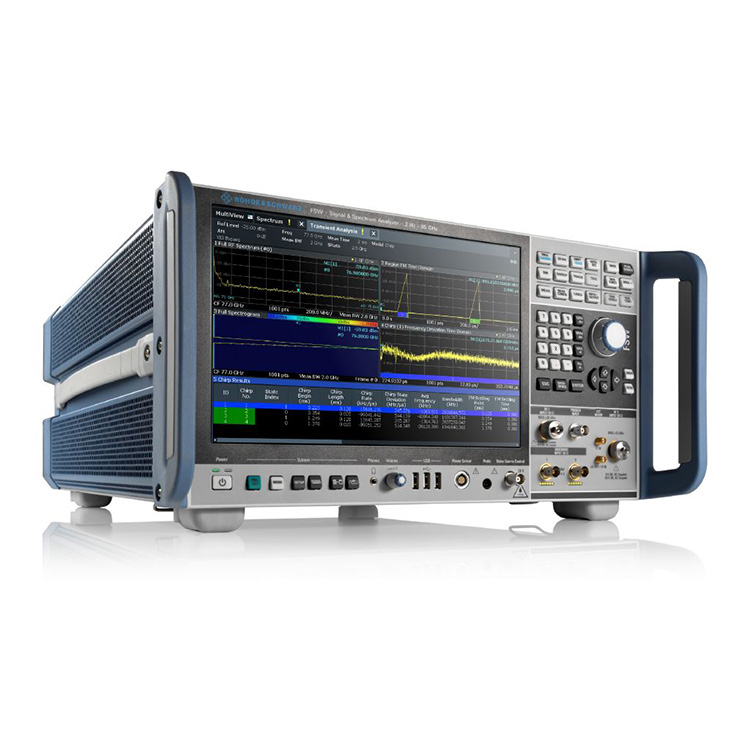

Mediciones de radar automotriz
Señal FMCW con ancho de banda de 2 GHz a 77 GHz medida con la opción R&S®FSW-K60C y la extensión de ancho de banda interno de 2 GHz R&S®FSW-B2001
Soluciones de medición de alto rendimiento para diseñar, desarrollar y probar cargas útiles, subsistemas y componentes de cargas útiles de satélites.
El R&S®FSW ofrece aplicaciones de medición dedicadas para las mediciones más críticas, como retardo de grupo, linealidad, transferencia de ganancia, relación de potencia de ruido (NPR), etc. También demodula señales de RF satelitales de varios estándares, como DVB-S2X y OneWeb. El ancho de banda de análisis amplio y escalable del R&S®FSW (hasta 8,3 GHz) satisface la creciente demanda de anchos de banda de señal amplios.
Mediciones de retardo de grupo multiportadora R&S®FSW-K17
Mide el retraso de grupo absoluto y relativo con alta precisión en milisegundos.
No te pierdas nada con la opción de análisis de espectro en tiempo real
Las opciones en tiempo real del R&S®FSW permiten a los usuarios detectar de forma fiable interferencias esporádicas extremadamente breves en el rango de nanosegundos, incluso en las proximidades de portadoras potentes, en un ancho de banda de hasta 800 MHz. El análisis de espectro en tiempo real permite a los usuarios analizar algoritmos de salto de frecuencia existentes y crear otros alternativos para evitar colisiones entre señales de diferentes estándares que operan en la misma banda de frecuencia.
Espectro en tiempo real de la banda ISM a 2,4 GHz
Analiza y previene colisiones entre señales de diferentes estándares que operan en la misma banda de frecuencia (por ejemplo, WLAN y Bluetooth®).
Análisis de señales digitales
La opción de análisis vectorial de señales R&S®FSW-K70 permite a los usuarios analizar de forma flexible portadoras individuales moduladas digitalmente hasta el nivel de bits. El concepto operativo claramente estructurado simplifica las mediciones a pesar de una amplia gama de herramientas de análisis. El R&S®FSW-K70M permite el análisis de señales con dos esquemas de modulación diferentes, como las señales DVB-S2X. La extensión R&S®FSW-K70P mide el error de bit bruto tasa (BER) en datos PRBS hasta PRBS23.
Análisis de una señal modulada 1024QAM.
Diagrama de constelación, tabla de resultados, tabla de símbolos y distribución EVM.
