Sensores de potencia de diodo de tres vías R&S NRP67SN-V

Modelos disponibles

Hechos clave

Mediciones de potencia rápidas y precisas para CW y señales moduladas

100.000 lecturas/s

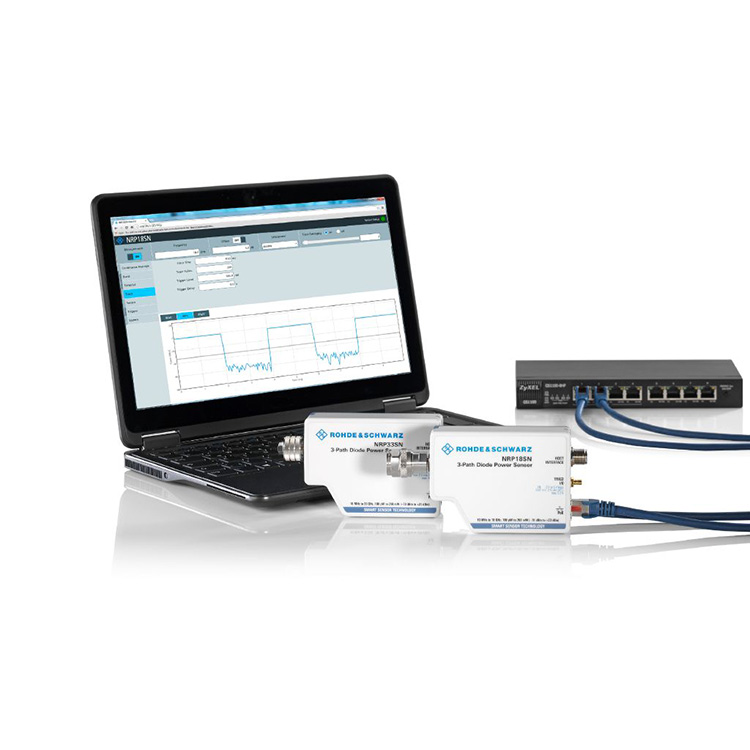

Control y monitorización vía LAN y USB

Sensores para aplicaciones de alta potencia

Funcionamiento flexible con la unidad base R&S®NRX

Rápido, preciso y repleto de funciones para medir CW y señales moduladas

Los sensores de potencia R&S®NRPxxS/SN utilizan tres rutas de diodos independientes, cada una de las cuales funciona en el rango óptimo del detector. Como resultado, la potencia promedio se puede determinar con alta precisión independientemente del tipo de modulación. Los resultados de medición apenas se ven afectados por señales perturbadoras o armónicos. Por lo tanto, los sensores de potencia R&S®NRPxxS/SN se comportan de forma similar a los sensores de potencia térmicos, pero ofrecen una velocidad significativamente mayor. Proporcionan un rango dinámico de hasta 93 dB con un excelente límite de medición inferior de –70 dBm.

El sensor de potencia universal

Solución ideal para muchas aplicaciones

Los sensores de potencia de diodo de tres vías son adecuados para numerosas aplicaciones, ya que admiten mediciones de promedio continuo, promedio de ráfaga, promedio de intervalo de tiempo, promedio de puerta y traza. Con un rendimiento excepcional y una velocidad y precisión de medición sin precedentes, los sensores se pueden utilizar para realizar mediciones precisas de potencia promedio en señales inalámbricas como GSM y 3GPP, así como en señales de mayor ancho de banda como LTE, LTE-Advanced o 5G.

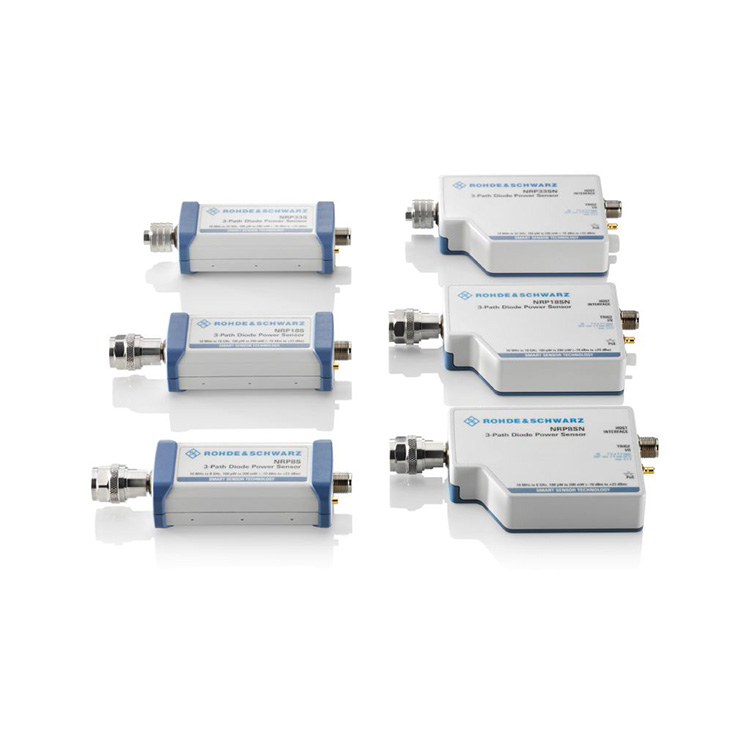

Sólo una pequeña parte de la familia R&S®NRPxxS(N)

Rango dinámico de 93 dB.

Concepto de tres rutas mejorado

Los sensores de potencia R&S®NRPxxS(N) utilizan tres rutas de diodos independientes, cada una de las cuales funciona en el rango óptimo del detector. La potencia media se puede determinar con gran precisión independientemente del tipo de modulación. Los resultados de medición apenas se ven afectados por señales perturbadoras o armónicos. Por lo tanto, los sensores de potencia R&S®NRPxxS(N) se comportan de manera similar a los sensores de potencia térmicos, pero ofrecen una velocidad significativamente mayor y un rango dinámico de hasta 93 dB.

Innovador concepto de tres vías

Velocidad y precisión de medición sin precedentes

Incluso a niveles bajos de hasta -70 dBm

Para aumentar la precisión de la medición a niveles bajos, es necesario promediar múltiples valores medidos. Si bien el promedio reduce el componente de ruido, también ralentiza la medición. Por lo tanto, los sensores de potencia R&S®NRPxxS(N) se han diseñado teniendo en mente un ruido de medición extremadamente bajo.

Los sensores de potencia R&S®NRPxxS(N) pueden realizar mediciones hasta un límite inferior de –70 dBm con la mayor velocidad y precisión disponibles actualmente en el mercado.

Nuevo modo rápido

Medición de tiempo ilimitada con hasta 100.000 mediciones/s

En modo de promedio continuo rápido, los sensores de potencia R&S®NRPxxS(N) pueden realizar hasta 100.000 mediciones activadas/s con un tiempo de repetición de activación mínimo de 100 µs sin perder ninguna medición. Esta velocidad de medición se logra utilizando el modo almacenado en búfer. En el modo almacenado en búfer, todos los datos medidos se recopilan dentro del sensor y se transmiten en un bloque al host del sensor. ¡Los sensores R&S®NRPxxS(N) realizan el nuevo modo rápido sin limitación de tiempo!

Sensores para aplicaciones de alta potencia

Realiza mediciones de potencia de hasta 30 W.

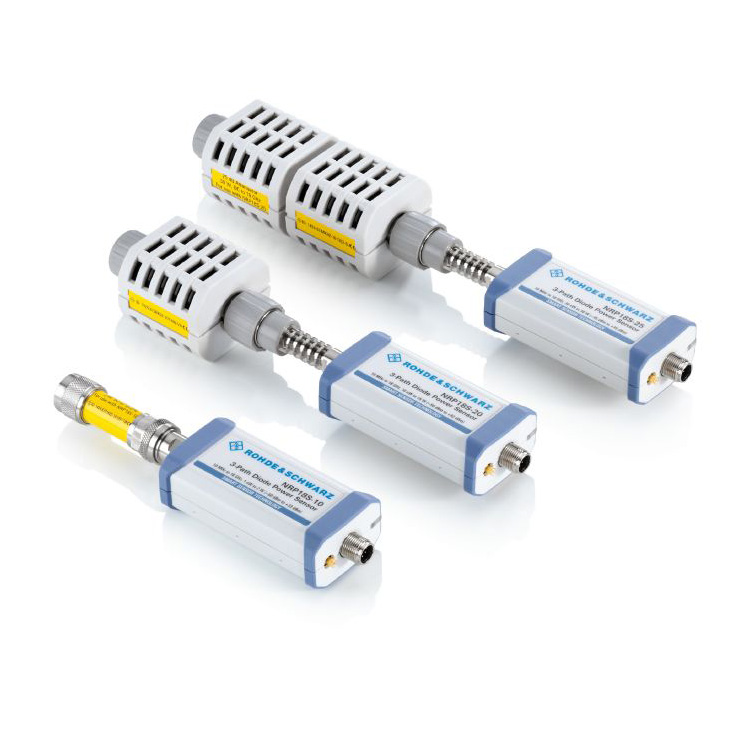

Los sensores de potencia de diodo de tres vías de alta potencia R&S®NRP18S-10, R&S®NRP18S-20 y R&S®NRP18S-25 constan de un R&S®NRP18S y un atenuador ascendente de 10/20/25 dB. Son capaces de realizar mediciones de potencia de hasta 2 W, 15 W y 30 W. Cuando se utilizan con el atenuador, los errores de falta de coincidencia entre el sensor y el atenuador se corrigen automáticamente. Los parámetros S del atenuador se determinan y almacenan en el sensor durante la producción.

Sensor de potencia de diodo de tres vías compatible con TVAC

Especialmente diseñado para uso en cámaras de vacío térmico (TVAC)

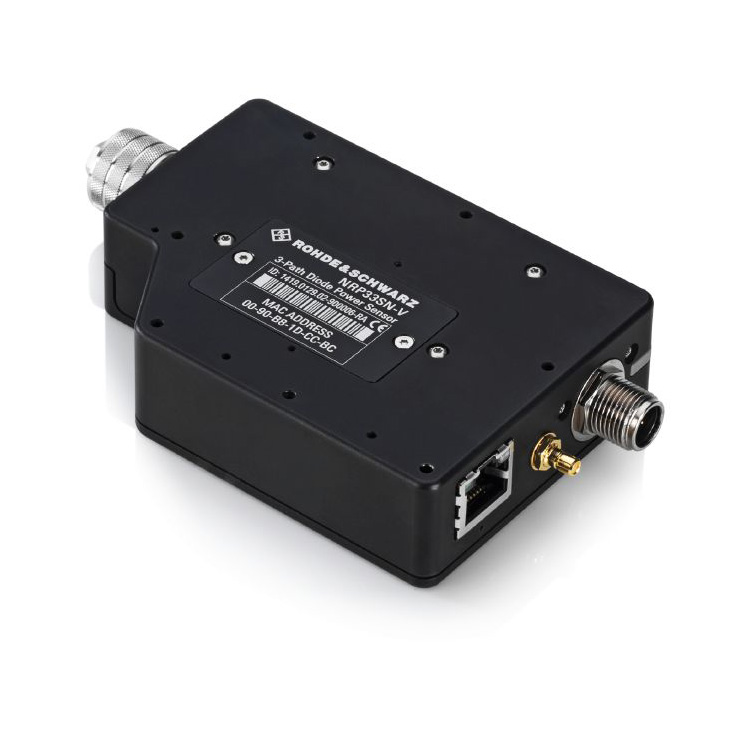

El sensor de potencia R&S®NRPxxSN-V compatible con TVAC está diseñado para aplicaciones de comunicaciones por satélite en un rango de frecuencia de hasta 67 GHz. Todos los componentes se cuecen en una cámara de vacío durante el proceso de producción, por lo que la desgasificación se reduce al mínimo. Gracias a su capacidad LAN, los sensores de potencia se pueden controlar y monitorear fácilmente desde fuera de la cámara, mientras que los orificios de ventilación en la carcasa garantizan la ecualización de la presión.
